Газовый котел с бойлером представляет собой оптимальное решение для организации отопления и горячего водоснабжения в частных домах и коммерческих объектах. Эта система обеспечивает стабильную подачу большого объема горячей воды при высокой энергоэффективности, превосходя по многим параметрам двухконтурные котлы и электрические водонагреватели.

Принцип работы такой системы основан на использовании тепла, вырабатываемого газовым котлом, для нагрева воды в накопительном баке — бойлере косвенного нагрева. В отличие от двухконтурного котла, который нагревает воду проточным способом, котел с бойлером позволяет создать запас горячей воды, обеспечивая комфортное водопользование в нескольких точках одновременно без снижения температуры и напора.

Конструктивные особенности и принцип работы

Основные компоненты системы

Котел с бойлером косвенного нагрева состоит из нескольких ключевых элементов, каждый из которых выполняет определенную функцию. Одноконтурный газовый котел служит источником тепла, горелка которого нагревает теплоноситель в первичном теплообменнике. Бойлер косвенного нагрева представляет собой изолированный бак с встроенным змеевиком или системой «бак в баке».

Автоматика управляет приоритетом нагрева: при снижении температуры в бойлере ниже заданной, трёхходовой клапан перенаправляет весь поток теплоносителя на нагрев воды в баке. После достижения нужной температуры система возвращается к режиму отопления. Циркуляционный насос обеспечивает движение теплоносителя по контурам.

Теплоноситель и теплообмен: как происходит нагрев воды

Газовый котёл нагревает теплоноситель (воду или антифриз) до температуры 70-80°C в системе отопления. Горячий теплоноситель поступает в теплообменник бойлера — спиральную трубу, расположенную по всей высоте бака. Холодная вода подается в нижнюю часть бойлера, где получает максимальное количество тепла, поскольку там располагается наибольшая часть поверхности змеевика.

По мере нагрева вода поднимается вверх, создавая естественную стратификацию температур. Горячая вода забирается из верхней части бака, где температура максимальна (55-65°C), что обеспечивает комфортное использование. Остывший теплоноситель из змеевика возвращается в котел для повторного нагрева.

Роль термостата и предохранительных клапанов в работе системы

Термостат бойлера контролирует температуру воды и подает сигнал автоматике котла о необходимости переключения в режим нагрева ГВС. Когда температура в баке снижается на 5-10°C ниже заданной, автоматика активирует трёхходовой клапан, направляющий весь поток горячего теплоносителя в теплообменник бойлера.

Предохранительные элементы обеспечивают безопасную работу системы:

Предохранительный клапан сбрасывает избыточное давление при перегреве
Обратный клапан предотвращает обратный поток горячей воды
Расширительный бак компенсирует тепловое расширение теплоносителя
Группа безопасности с манометром контролирует рабочие параметры

Принцип рециркуляции: мгновенная подача горячей воды к точкам водоразбора

Система рециркуляции обеспечивает постоянную циркуляцию горячей воды по трубам ГВС, что исключает ожидание при открытии крана. Рециркуляционный насос забирает воду из самой удаленной точки и возвращает ее в верхнюю часть бойлера через специальный патрубок.

Для организации системы рециркуляции необходимы:

Дополнительный циркуляционный насос мощностью 15-25 Вт
Обратная магистраль ГВС от дальней точки к бойлеру
Таймер для экономичной работы системы (включение только в часы активного водопользования)
Термостат для поддержания температуры в трубах на уровне 40-45°C

Виды бойлеров для газовых котлов

Бойлеры косвенного нагрева

Бойлер косвенного нагрева не имеет собственного нагревательного элемента и требует подключения к внешнему источнику тепла. Косвенного нагрева представляет собой стальной или эмалированный бак с теплоизоляцией, внутри которого размещен теплообменник. Объем современных бойлеров варьируется от 80 до 1000 литров, что позволяет подобрать оптимальную модель для любого объекта.

Водонагреватель косвенного нагрева обеспечивает высокую эффективность благодаря большой площади теплообмена. Спиральный змеевик изготавливается из меди или нержавеющей стали, что гарантирует долговечность и высокую теплопроводность. Качественная теплоизоляция (полиуретановая пена толщиной 40-80 мм) сохраняет температуру воды в течение 24-48 часов.

Модели со змеевиком и «бак в баке»

Бойлеры со спиральным змеевиком — наиболее распространенный тип, где теплообменник представляет собой трубу, свернутую в спираль по всей высоте бака. Площадь теплообмена составляет 2-5 м², что обеспечивает скорость нагрева 200-300 литров за 20-30 минут при мощности котла 24-35 кВт.

Системы «бак в баке» имеют теплообменник в виде внутреннего резервуара с гофрированными стенками. Площадь теплообмена увеличивается до 3-6 м², что ускоряет нагрев на 30-40%. Однако такие модели дороже и требуют более точной настройки автоматики из-за высокой скорости теплопередачи.

Встроенные бойлеры

Котел со встроенным бойлером представляет собой компактное решение, где накопительный бак размещается внутри корпуса котла. Объем встроенных бойлеров ограничен 40-80 литрами из-за габаритных ограничений. Настенный газовый котел с бойлером такого типа подходит для небольших квартир и домов с 1-2 точками водоразбора.

Газовый котел со встроенным бойлером имеет ограниченную производительность ГВС — около 10-15 литров в минуту, что недостаточно для комфортного одновременного использования душа и кухонной мойки. Однако компактность и простота монтажа делают такие модели популярными в городских условиях.

Гибридные решения с ТЭНами для летнего периода

Бойлеры косвенного нагрева с возможностью подключения электрического ТЭНа обеспечивают круглогодичную работу системы ГВС. В летний период, когда отопительный котел отключен, электрический элемент мощностью 1,5-3 кВт поддерживает температуру воды в баке.

Гибридные модели оснащаются:

Фланцем для установки ТЭНа мощностью до 6 кВт
Термостатом с возможностью переключения между режимами
Анодом увеличенного размера для защиты от коррозии
Дополнительным теплообменником для подключения солнечных коллекторов

Схемы подключения и обвязки

Подключение через трехходовой клапан

Трёхходовой клапан — основной элемент автоматики, обеспечивающий приоритетный нагрев воды в бойлере. При снижении температуры в баке термостат подает сигнал сервоприводу клапана, который перенаправляет весь поток теплоносителя от системы отопления в теплообменник бойлера. После достижения заданной температуры клапан возвращается в исходное положение.

Схема подключения трёхходового клапана:

Подача горячего теплоносителя от котла к входу клапана
Один выход направляется в систему отопления
Второй выход подключается к теплообменнику бойлера
Обратные потоки объединяются перед котлом
Термостат бойлера управляет сервоприводом клапана

Использование гидравлического распределителя для многоконтурных систем

Гидравлический распределитель (гидрострелка) применяется в сложных системах с несколькими контурами: отопление, бойлер, теплый пол. Он обеспечивает гидравлическую развязку контуров и стабильную работу всех циркуляционных насосов. В данный котел входит коллекторная группа с балансировочными клапанами для точной настройки расходов.

Преимущества использования гидрострелки:

Независимая работа всех контуров
Защита котла от резких изменений расхода
Возможность подключения дополнительных контуров
Компенсация температурных деформаций трубопроводов

Двухнасосная система: параллельное подключение для небольших домов

Для организации простой и надежной системы в небольших домах используется схема с двумя циркуляционными насосами — один для отопления, второй для бойлера. Термостат бойлера управляет включением второго насоса, который обеспечивает принудительную циркуляцию через теплообменник при снижении температуры воды.

Особенности двухнасосной схемы:

Обратный клапан на линии бойлера предотвращает «паразитную» циркуляцию
Термостат с релейным выходом для управления насосом
Независимая регулировка температуры отопления и ГВС
Простота монтажа и обслуживания

Организация рециркуляционного контура

Система рециркуляции горячей воды обеспечивает мгновенную подачу горячей воды к любой точке водоразбора. Рециркуляционная магистраль прокладывается параллельно основной линии ГВС с обязательной теплоизоляцией для минимизации теплопотерь.

Учитывать вес заполненного водой бойлера необходимо при выборе места установки и крепежных элементов. Напольный бойлер объемом 200 литров весит около 280 кг в заполненном состоянии, что требует прочного основания и точного соблюдения вертикальности установки.

Критерии выбора оборудования

Расчет оптимального объема бака в зависимости от количества потребителей

Объем бойлера рассчитывается исходя из пикового часового водопотребления семьи. Средние нормы потребления горячей воды: душ — 40-60 литров, ванна — 120-180 литров, мытье посуды — 10-20 литров. Для дома или квартиры с 2-3 жильцами достаточно бойлера объемом 100-150 литров, для больших семей (4-6 человек) — 200-300 литров.

Запас горячей воды должен составлять 1,5-2 от пикового потребления с учетом времени восстановления температуры. Котел мощностью 24 кВт нагревает 200 литров воды с 10°C до 55°C за 25-30 минут, что позволяет обеспечить непрерывное водопользование при правильно подобранном объеме бака.

Материалы внутреннего покрытия

Внутреннее покрытие бойлера определяет его долговечность и качество горячей воды. Эмалированные баки — наиболее доступный вариант, срок службы 8-12 лет при правильной эксплуатации. Стеклокерамическое покрытие более стойкое к температурным перепадам и химическому воздействию, срок службы 12-15 лет.

Бойлеры из нержавеющей стали — премиальный сегмент с максимальным сроком службы (15-20 лет) и отличными гигиеническими свойствами. Сварные швы выполняются аргонодуговой сваркой, что исключает коррозию в местах соединения. Однако стоимость таких моделей в 2-3 раза выше эмалированных.

Теплоизоляция: значение для энергоэффективности и сохранения температуры

Качественная теплоизоляция критически важна для эффективной работы бойлера. Современные модели используют пенополиуретан высокой плотности толщиной 40-80 мм, что обеспечивает теплопотери не более 2-3°C в сутки. Съемная изоляция облегчает обслуживание, но менее эффективна, чем напыляемая.

Бойлер с качественной изоляцией экономит до 15-20% энергии за счет сохранения температуры воды в периоды простоя. Внешняя обшивка из окрашенной стали или пластика защищает изоляцию от влаги и механических повреждений.

Дополнительные опции

Магниевый анод — расходный элемент, защищающий бак от электрохимической коррозии. Анод следует менять каждые 1-2 года в зависимости от качества воды и интенсивности эксплуатации. Увеличенный анод (диаметр 22-26 мм вместо стандартных 16 мм) продлевает интервалы замены до 3-4 лет.

Патрубок для рециркуляции ГВС располагается на высоте 2/3 от дна бака, что обеспечивает эффективную циркуляцию при минимальном охлаждении воды. Фланец для подключения ТЭНа позволяет использовать бойлер летом без запуска отопительного котла.

Эксплуатационные характеристики и экономическая эффективность

Сравнение КПД различных систем ГВС

КПД системы с бойлером косвенного нагрева достигает 92-95% благодаря эффективному использованию тепла отопительного котла. Двухконтурный котел имеет КПД по ГВС 85-88% из-за теплопотерь в пластинчатом теплообменнике и частых включений-выключений горелки.

Электрический водонагреватель имеет КПД около 95%, но с учетом потерь при производстве и передаче электроэнергии общий КПД составляет 35-40%. Газовый котел с бойлером в 2,5-3 раза экономичнее электрических систем при текущих тарифах на энергоносители в России.

Расчет экономии на эксплуатации

Семья из 4 человек потребляет около 4-5 м³ горячей воды в месяц. Нагрев этого объема с 10°C до 55°C требует 180-220 кВт⋅ч тепловой энергии. Газовый котел с бойлером обеспечивает нагрев при расходе 20-25 м³ газа в месяц (только на ГВС), что при тарифе 7 руб/м³ составляет 140-175 рублей.

Электрический водонагреватель для тех же целей потребит 250-300 кВт⋅ч (с учетом теплопотерь при хранении), что при тарифе 5 руб/кВт⋅ч составляет 1250-1500 рублей в месяц. Экономия составляет 1100-1300 рублей ежемесячно, что окупает стоимость бойлера за 8-12 месяцев.

Потребление газа: реальные показатели из опыта пользователей

Одноконтурный газовый котёл с бойлером объемом 200 литров потребляет на 10-15% больше газа по сравнению с двухконтурным аналогом из-за постоянного поддержания температуры в баке. Однако повышенный комфорт и производительность системы полностью компенсируют эту разницу.

Реальные показатели потребления газа (данные пользователей котлов мощностью 24 кВт):

Отопление дома 150 м²: 180-220 м³/месяц в пиковый период
ГВС для семьи 4 человека: 25-35 м³/месяц круглогодично
Общее потребление: 205-255 м³/месяц в отопительный сезон
Летнее потребление: 30-40 м³/месяц (только ГВС при использовании ТЭНа)

Срок службы оборудования и факторы, влияющие на долговечность

Качественный бойлер косвенного нагрева служит 12-20 лет при соблюдении правил эксплуатации. Основные факторы, влияющие на долговечность: качество воды, температурный режим, регулярность обслуживания. Жесткая вода ускоряет образование накипи на теплообменнике, снижая эффективность и ресурс оборудования.

Газовый котел в составе системы с бойлером работает в более стабильном режиме, что продлевает срок службы теплообменника и горелки. Редкие включения горелки (3-5 раз в час вместо 15-20 у двухконтурного котла) снижают износ компонентов системы розжига и газовой арматуры.

Практические аспекты монтажа и обслуживания котлов с бойлером

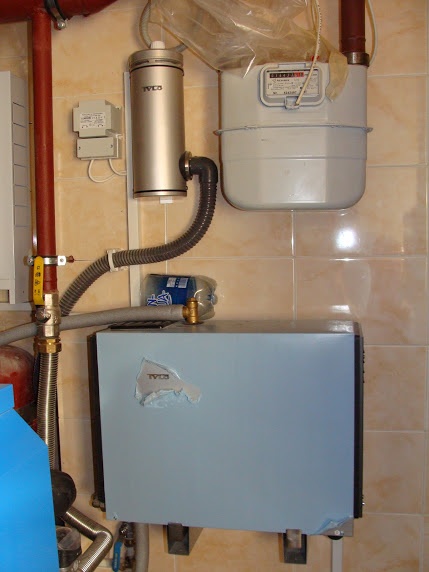

Требования к помещению и размещению оборудования

Котельная с газовым котлом и бойлером должна соответствовать нормам СНиП 42-01-2002. Минимальная площадь помещения — 8 м² при высоте потолков не менее 2,2 м. Расстояние между котлом и бойлером не должно превышать 2 метров для минимизации теплопотерь в соединительных трубопроводах.

Настенный газовый котел с бойлером требует усиленного крепления к несущей стене из-за увеличенного веса. Напольный бойлер устанавливается на прочное основание с обязательной гидроизоляцией для защиты от протечек. Все трубопроводы должны быть теплоизолированы для повышения эффективности системы.

Типичные ошибки при подключении и как их избежать

Основные ошибки монтажа системы с бойлером:

Неправильная ориентация теплообменника (подача снизу вместо сверху)
Отсутствие обратного клапана на линии ГВС
Неправильная настройка температуры термостата бойлера
Некачественная теплоизоляция трубопроводов
Подключение рециркуляции к нижней части бака

Подключить бойлер косвенного нагрева следует строго по схеме производителя с соблюдением направления потоков теплоносителя. Термостат должен быть настроен на температуру на 5-10°C ниже температуры подачи котла для обеспечения эффективного теплообмена.

Обслуживание системы

Регулярное обслуживание бойлера включает:

Ежегодную проверку состояния магниевого анода
Промывку теплообменника от накипи (раз в 2-3 года)
Проверку герметичности соединений
Контроль работы термостата и предохранительной арматуры
Очистку и дезинфекцию внутреннего объема бака

Промывка теплообменника выполняется специальными составами на основе лимонной кислоты или профессиональными средствами. Замена магниевого анода производится при уменьшении его диаметра на 50% или появлении следов коррозии на резьбе.

Сравнение с альтернативными системами ГВС

Котел с бойлером против двухконтурного котла

Работает котел с бойлером значительно стабильнее двухконтурного аналога при большом расходе горячей воды. Двухконтурный котел ограничен производительностью теплообменника ГВС (обычно 10-15 л/мин при ΔT=25°C), тогда как система с бойлером может обеспечить до 30-40 л/мин благодаря накопленному объему.

Время ожидания горячей воды при открытии крана:

Двухконтурный котел: 5-15 секунд (время розжига и нагрева теплообменника)
Котел с бойлером: мгновенно (при наличии рециркуляции)
Котел с бойлером без рециркуляции: 2-5 секунд (время поступления воды из бака)

Экономическая эффективность по сравнению с электрическими водонагревателями

Автономные системы отопления и подогрева воды на базе газового котла с бойлером в 3-4 раза экономичнее электрических систем. При использовании электрического водонагревателя объемом 200 литров расходы на ГВС составляют 1200-1800 рублей в месяц, тогда как газовая система обходится в 300-450 рублей.

Срок окупаемости бойлера косвенного нагрева при замене электрического водонагревателя составляет 6-10 месяцев в зависимости от интенсивности использования горячей воды. При строительстве нового дома система с бойлером практически не увеличивает стоимость котельной, так как одноконтурный котел дешевле двухконтурного аналога.

Преимущества для больших домов и объектов с высоким водопотреблением

Для организации ГВС в домах площадью свыше 200 м² с 3-4 санузлами система с бойлером становится единственным практичным решением. Двухконтурные котлы не обеспечивают комфортное водопользование при одновременной работе нескольких точек водоразбора.

Решение для организации отопления и ГВС больших объектов:

Котлы мощностью 35-60 кВт с бойлерами объемом 300-500 литров
Каскадные системы из 2-3 котлов с общим бойлером 800-1000 литров
Использование буферных баков для стабилизации работы системы
Зональное регулирование отопления с приоритетом ГВС
